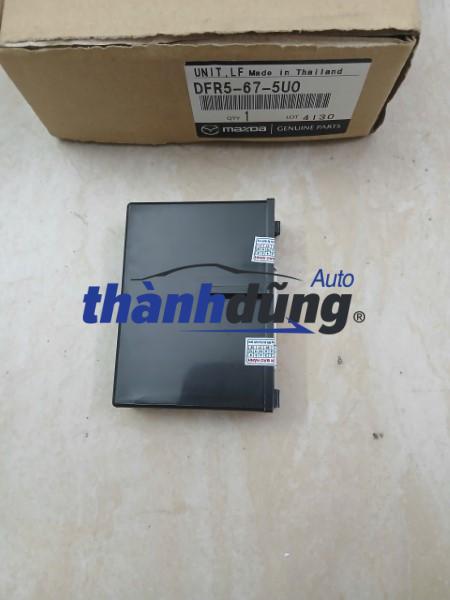

HỘP CHÌA KHÓA ĐIỆN XE MAZDA CX5 2025 | DFR5675U0

HỘP CHÌA KHÓA ĐIỆN XE MAZDA CX5 2025 | DFR5675U0 hay còn gọi là Hộp điều khiển chìa khóa thông minh. Đây là một bộ phận điện tử quan trọng trong hệ thống khởi động và mở khóa thông minh của ô tô hiện đại. Hộp điều khiển chìa khóa thông minh có dạng hình chữ nhật hoặc vuông có vỏ bảo vệ (thường bằng nhựa hoặc kim loại). Đồng thời, nó có nhiều giắc cắm để kết nối với hệ thống dây điện của xe và các ăng-ten. Nó có nhiệm vụ quản lý, xử lý và xác thực tín hiệu từ chìa khóa thông minh. Nhờ đó cho phép người dùng mở khóa cửa, cốp và khởi động động cơ mà không cần chìa khóa trên ô tô.

XE tương thích:

• MAZDA 3 2016-2025
• MAZDA 6 2016-2025
• MAZDA CX30 2016-2025
• MAZDA CX5 2016-2025

Vị trí lắp đặt trên xe

Vị trí lắp đặt rất đa dạng tùy theo hãng xe và mẫu xe, thường được giấu kín:

• Dưới taplo bên lái, gần hộp cầu chì.

• Một số xe đặt ở trung tâm xe (dưới ghế) để tối ưu vùng phủ sóng.

• Gần cụm nút Start/Stop hoặc bên cạnh Hộp điện tử thân xe ECU.

Cấu tạo cơ bản của Hộp chìa khóa điện

Một Hộp điều khiển chìa khóa thông minh gồm các phần chính:

• Mạch vi điều khiển (Microcontroller Unit – MCU): “Bộ não” của Hộp chìa khóa điện. Nó xử lý cáctín hiệu giữa chìa khóa và xe.

• Bộ thu phát sóng vô tuyến (RF/LF Transceiver): Giao tiếp với chìa khóa thông minh (Smart key).

• Mạch điều khiển I/O: Giao tiếp và gửi lệnh đến các bộ phận khác (như BCM, ECU, khóa cửa, nút Start/Stop).

• Rơ-le hoặc công tắc điện công suất: Điều khiển mô-tơ khóa cửa, đèn cảnh báo.

• Bộ nhớ EEPROM: Lưu mã ID chìa khóa hợp lệ.

Nguyên lý hoạt động và Chức năng của Hộp điều khiển chìa khóa thông minh

Nguyên lý hoạt động của Hộp chìa khóa điện

1. Khi người lái đến gần xe, chìa khóa gửi tín hiệu tần số cao RF đến Hộp điều khiển.
2. Hộp điều khiển phát tín hiệu tần số thấp LF để xác minh vị trí chìa (trong hay ngoài xe).
3. Nếu chìa được xác nhận đúng ID: Hộp điều khiển gửi lệnh mở khóa đến ECU thân xe / cửa xe.
4. Khi người lái nhấn nút Start/Stop, Hộp điều khiển kiểm tra chìa có trong xe không:
   • Nếu hợp lệ: gửi tín hiệu “OK to start” đến ECU động cơ, cho phép khởi động.
   • Nếu không: xe không nổ máy, hiển thị cảnh báo “Key not detected”.

Chức năng của Hộp điều khiển chìa khóa thông minh

Xác thực và cấp quyền: Xác định chìa khóa có hợp lệ và đang nằm trong phạm vi cho phép hay không. Sau đó gửi lệnh cho các hệ thống khác (khóa cửa, hệ thống khởi động) để thực hiện thao tác để:

• Mở / khóa cửa tự động khi người lái đến gần hoặc chạm tay vào tay nắm cửa.

• Cho phép khởi động động cơ bằng nút Start/Stop, không cần tra chìa.

• Nhận và xử lý tín hiệu tần số radio (RF) hoặc sóng thấp tần (LF) từ chìa.

• Gửi lệnh đến ECU động cơ để cho phép khởi động nếu chìa hợp lệ.

Dấu hiệu Hộp chìa khóa điện bị lỗi

Hộp điều khiển chìa khóa thông minh là một bộ phận điện tử bền bỉ, nhưng có thể cần thay thế khi:

• Không thể mở/khóa cửa không cần chìa: Ngay cả khi pin chìa khóa tốt. Cho thấy lỗi liên quan đến Hộp điều khiển hoặc các ăng-ten LF).

• Không thể khởi động không cần chìa: Khi bấm nút Start/Stop, xe báo lỗi Key not detected (Không tìm thấy chìa khóa) mặc dù chìa khóa đang ở trong xe.

• Lỗi xác định vị trí chìa khóa: Hệ thống thường xuyên báo lỗi hoặc nhầm lẫn chìa khóa đang ở trong/ngoài xe (Ví dụ: Xe không cho khóa cửa khi chìa khóa đang ở ngoài, hoặc xe cho khởi động dù chìa khóa đã ra khỏi xe).

• Xe bị bó/khóa cứng hoàn toàn: Trong trường hợp hiếm gặp, Hộp điều khiển bị lỗi nghiêm trọng có thể ngăn chặn hoàn toàn việc mở khóa hoặc khởi động xe, ngay cả khi sử dụng chìa khóa dự phòng.

• Mã lỗi chẩn đoán: Máy chẩn đoán báo lỗi cụ thể liên quan đến Hộp điều khiển (ví dụ: lỗi giao tiếp, lỗi phần cứng bên trong).

Lưu ý quan trọng: Việc thay thế Hộp chìa khóa điện thường đòi hỏi phải lập trình lại hoặc đồng bộ với các ECU khác của xe (như ECU động cơ, BCM) và đăng ký lại tất cả các chìa khóa hiện có.

Khi nào cần thay mới hoặc sửa chữa Hộp điều khiển chìa khóa thông minh

• Hộp điều khiển bị nước vào, cháy mạch, chân cắm bị ô xy hóa.
• Không thể nhận, học lại chìa khóa mới.
• Xe mất hoàn toàn tín hiệu từ xa sau khi đã kiểm tra anten, chìa, pin
• Cảnh báo lỗi B2799, B1242, B15F0… xuất hiện khi đọc lỗi bằng máy chẩn đoán
